PixiJS와 Depth map으로 3D 이미지 만들기

pixijs3d photoWebGLcanvas

PixiJS 라이브러리와 Depth map(깊이 정보 이미지)을 사용해 3D 이미지를 만들어 봅니다.
이 포스트에서 사용된 이미지 출처는 각 이미지 하단에 표기했으며,
핵심 코드는 Red StaplerCreate 3D Photo from Image JavaScript Tutorial을 참고했습니다.
예제를 더 쉽게 적용할 수 있는 NPM 모듈(pixi-3d-photo)을 만들어 배포했으니 사용해 보세요 :D

$ npm i pixi-3d-photo

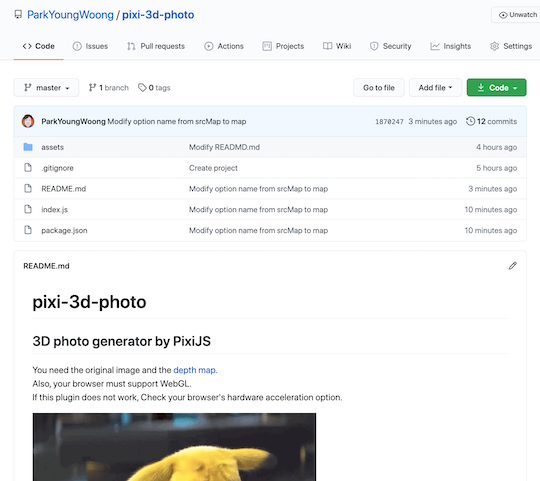

pixi-3d-photo

PixiJS란?

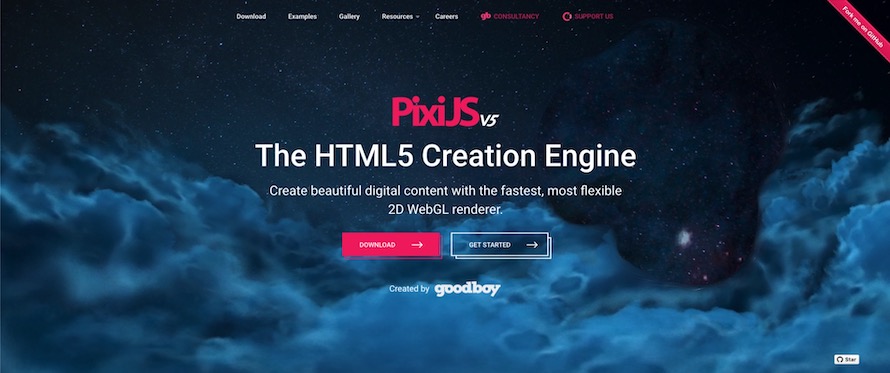

PixiJS Homepage

PixiJS는 WebGL을 사용하는 고속 HTML5 2D 렌더링 라이브러리입니다.
Canvas 혹은 WebGL API를 Flash API와 유사하게 사용할 수 있습니다.

WebGL

WebGL은 별도 플러그인 없이도 자바스크립트를 사용해 브라우저에서 그래픽을 렌더링합니다.
쉽게 OpenGL의 웹 버전으로, 실제 OpenGL ES 2.0 기반 API를 사용합니다.
대부분의 최신 브라우저에서 지원하며, GPU 가속을 사용해 다양한 이미지 처리와 효과를 구현할 수 있습니다.
주의할 점은, 브라우저 옵션에서 GPU 가속을 여부를 확인해야 합니다.

크롬의 경우,

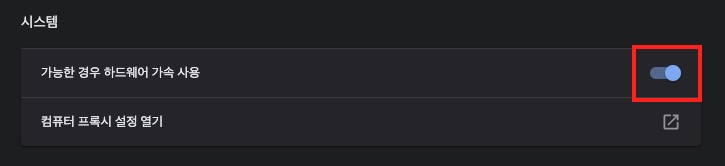

‘고급’ 설정에서 해당 옵션(가능한 경우 하드웨어 가속 사용)을 제어할 수 있습니다.

chrome://settings

Hardware Acceleration in Chrome

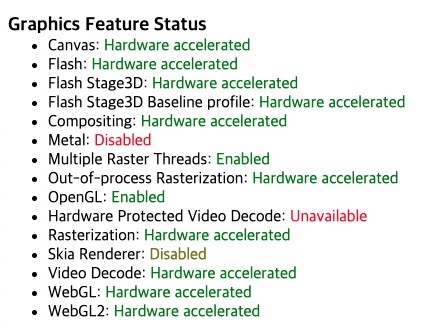

Graphics Feature Status(그래픽 기능 상태)에서 WebGL 항목을 체크할 수 있습니다.

chrome://gpu

GPU options in Chrome

Depth map이란?

‘Depth map’은 주어진 시점에서 물체 표현의 거리에 대한 정보를 가진 이미지를 말합니다.
일반적으로 회색 톤(Gray scale)으로 표현하며, 색이 밝을수록 더 가까운 거리를, 어두울수록 더 먼 거리를 의미합니다.

Cubic

Cubic Map

예제

피카츄

Sample

PixiJS를 사용해서 3D 피카츄 이미지를 만들어 봅시다.
필요한 준비물은 피카츄 원본 이미지와 Depth map(이미지)입니다.
두 이미지의 크기 및 깊이 정보가 일치해야 제대로 동작할 수 있습니다.

Pikachu

Pikachu

코드는 다음과 같습니다.

your_project
├── pikachu.jpg
├── pikachu.map.jpg
└── index.html
<!-- index.html -->

<script src="https://cdnjs.cloudflare.com/ajax/libs/pixi.js/5.1.3/pixi.min.js"></script>

<div id="pikachu"></div>

<script>
  // 원본 이미지 경로와 Depth map 경로.
  let src = 'pikachu.jpg'
  let srcMap = 'pikachu.map.jpg'
  // 출력될 이미지 크기.
  let width = 768
  let height = 432
  // HTML 요소.
  const $target = document.querySelector('#pikachu');
  $target.style.width = `${width}px`;
  $target.style.height = `${height}px`;

  // 출력될 이미지 크기와 동일하게 PixiJS 앱을 정의.
  let app = new PIXI.Application({
    width,
    height
  });
  $target.appendChild(app.view);

  // 화면에 렌더링 될 원본 이미지(Sprite 객체)를 정의.
  let img = new PIXI.Sprite.from(src);
  img.width = width;
  img.height = height;

  // 화면에 렌더링 될 Depth map(Sprite 객체)을 정의.
  let depthMap = new PIXI.Sprite.from(srcMap);
  depthMap.width = width;
  depthMap.height = height;

  // 지정된 Depth map(깊이 정보)을 사용해, 이미지의 위치 정보를 변화시킬 수 있는 필터를 등록.
  let displacementFilter = new PIXI.filters.DisplacementFilter(depthMap);

  // 앱 스테이지에 각 이미지를 등록.
  app.stage.addChild(img);
  app.stage.addChild(depthMap);
  // 앱 스테이지에 필터 정보를 등록.
  app.stage.filters = [displacementFilter];

  // HTML 요소 내에서 마우스를 움직이면,
  // 그 정보로 필터 정보를 수정해 원하는 효과를 구현합니다.
  $target.onmousemove = function(e) {
    displacementFilter.scale.x = (width / 2 - e.clientX) / 20;
    displacementFilter.scale.y = (height / 2 - e.clientY) / 20;
  };
</script>

자동차

Sample

필요한 준비물은 역시 원본 이미지와 Depth map입니다.
이번에는 제가 배포한 모듈로 좀 더 간단하게 만들어 보겠습니다.

Car

Car

<div id="car"></div>
import { generate3dPhoto } from 'pixi-3d-photo'

generate3dPhoto({
  el: '#car',
  src: 'car.jpg',
  map: 'car.map.jpg',
  scale: 1.3
})

간단한 프로젝트는 Parcel bundler가 정말 편리합니다!
자세한 사용법은 생략합니다.
(Parcel - 쉽고 빠르고 강력한 웹앱 번들러)

$ parcel index.html

참고 자료(References)

https://redstapler.co/3d-photo-from-image-javascript-tutorial/
https://www.oculus.com/blog/introducing-new-features-for-3d-photos-on-facebook/?locale=en_US
http://pixijs.download/release/docs/index.html
